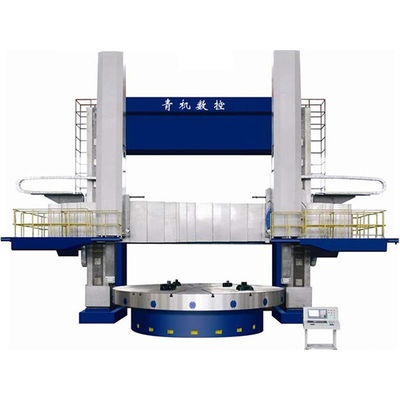

CK5230 CNC عمود مزدوج Cnc عمودي التدوير الدوارة 3000mm سيمنز 808Dsl التحكم

الـ MOQ:	قابل للتفاوض
السعر:	$212,800 (subject to the contract)
فترة التسليم:	سنة واحدة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

زيبو ، الصين

اسم العلامة التجارية

Lushen

إصدار الشهادات

JB/GB

رقم الموديل

CK5230

الأعلى. قطر الدوران:

φ3000 مم

قطر الجدول:

φ2500 مم

الأعلى. ارتفاع الشغل:

2000 مم

Max. الأعلى. workpiece weight وزن الشغل:

سرعة العمل (المراحل والمدى):

2 التروس الميكانيكية/متغير بدون خطوة و 0.2 ~ 45 دورة في الدقيقة

أداة نشر الأداة (النوع والنطاق):

متغير بدون خطوة و 0.1-500 مم/دقيقة

الأداة نشر سرعة اجتياز سريعة:

2500 ملم/دقيقة

الحد الأقصى للأداة Post Travel (المحور السيني):

-50 إلى +1900mm

السفر العمودي رام (محور z):

1000 مم

أبعاد المقطع العرضي ذاكرة الوصول العشوائي:

200 × 255 مم

أداة القطع اليسرى:

35 كيلو نيوتن (CNC يتحكم)

أداة القطع المناسبة للأداة:

40 كيلو نيوتن (تقليدي)

أقصى قوة القطع الكلية في العمل:

85 knm

الأداة التقليدية بعد زاوية الآلات:

± 30 درجة

كروسريل الأقصى السفر:

1500 ملم

سرعة رفع Crossrail:

350 ملم/دقيقة

طاقة محرك الرفع Crossrail:

7.5 كيلو واط

عزم الدوران المؤازر نظام الأعلاف (أفقي ورأسي):

20.5 نانومتر

طاقة المحرك الرئيسية (محرك تردد متغير AC):

55 كيلو واط

وزن الجهاز التقريبي:

43 طن متري

أبعاد الماكينة (L × W × H):

7200 × 5200 × 5800 مم

دقة تحديد الموقع:

≤0.1/1000 مم

كرر دقة تحديد المواقع:

≤0.02/1000 مم

تسطيح سطح الجدول:

0.03 مم/1000 مم (مع تسامح 0.01 ملم إضافي لكل 1000 ملم بقطر)

الجدول وجه الجدول (محوري):

0.02 مم/1000 مم (مع تسامح 0.01 ملم إضافي لكل 1000 مم بقطر)

الجدول الشعاعي الجريان:

0.02 مم/1000 مم (مع تسامح 0.01 ملم إضافي لكل 1000 مم بقطر)

التوازي لحامل الأدوات حركة أفقية إلى سطح الجدول:

0.03mm/1000mm

عمودي لحركة النقل الأفقية (اليسار اليسرى) على سطح الجدول:

0.03mm/1000mm

عمودي لحركة النقل الأفقية (الانتعاش الأمامي) على سطح الجدول:

0.06mm/1000mm

دقة الآلات الأسطوانية:

0.02/300mm

دقة تصنيع السطح المسطح:

0.04mm/1000mm

الأسطح المسطحة/الأسطوانية خشونة:

RA1.6μm

الأسطح المحددة خشونة:

RA3.2μm

إبراز:

محرك التشغيل الرأسي للسي أن سي 3000 ملم,محرك الدوران CNC العمودي ذو الأعمدة المزدوجة,صناع المحولات الرأسية 3000 ملم

double column cnc vertical turning lathe

3000mm cnc vertical lathe manufacturers

وصف المنتج

CK5230 CNC Double Column Vertical Lathe ثقيلة الدوال 3000mm قطر التحويل سييمنز 808Dsl التحكم

لمحة عامة عن المنتج:

تصميم برج مزدوج:يتضمن برج CNC واحد و برج يدوي واحد.
قدرة الحمل العالية:يمكنها التعامل مع قطع العمل تصل إلى 25 طناً
دقة عالية:دقة تحديد المواقع ≤0.1/1000mm ويمكن تكرارها ≤0.02/1000mm.
التشغيل الفعالنطاق سرعة الغزل المستمر من 0.2 إلى 45 دورة في الدقيقة.
قطع للخدمات الثقيلة:البرج الأيسر CNC والبرج الأيمن يدوي للقطع متعددة الاستخدامات.
نظام التحكم المتقدم من سيمنز:يضمن تشغيل آلة دقيقة وموثوق بها.

وصف المنتج:

الـCK5230 محول CNC الرأسيهي آلة أداة متطورة طورتها مهندسوننا، تجمع بين تقنيات التصميم المحلية والدولية المتقدمة مع التركيز على الدقة العالية والمتانة،هذه الدوارة مصممة لأعمال القطع الثقيلة مثل تحويل الأسطوانات، مخروطية، متداخلة، ومعقدة الأطراف المنحنية. مجهزة مع برجين ‬واحد CNC وواحد يدوي‬CK5230 يمكن أن تتعامل مع مجموعة واسعة من المواد والقطع، بما في ذلك المعادن السوداء،المعادن غير الحديدية، وبعض المواد غير المعدنية

يحتوي الهيكل القوي للآلة على صب HT250 ذو قوة عالية ، في حين يتم تصلب أسطح الدليل إلى HB200 أو أعلى من خلال التخفيف عالي التردد ، مما يوفر مقاومة ممتازة للاستعمال.مع القدرة على تحمل قطع العمل الثقيلة تصل إلى 25 طن، فإن CK5230 مثالية لإنتاج قطعة واحدة وسلسلة صغيرة، وخاصة في الصناعات حيث مجموعة كبيرة من الأجزاء.

معايير المنتج:

المعلم	المواصفات	المعلم	المواصفات
الحد الأقصى لقطر الدوران	Φ3000 ملم	الحد الأقصى لمسافة الأداة (محور X)	-50 ~ 1900 ملم
قطر الطاولة	Φ2500 مم	السفر الرأسي للدوامة (محور Z)	1000 ملم
الحد الأقصى لارتفاع القطعة	2000 ملم	حجم قسم الغزل	200 × 200 ملم
الحد الأقصى لوزن القطعة	25 طن	قوة قطع البرج الأيسر	35 كيلون
نطاق سرعة الغزل	0.2 ~ 45 دورة في الدقيقة	قوة قطع البرج الأيمن	40 كيلون
نطاق سرعة تغذية الأداة	0.1 ~ 500 ملم/دقيقة	قوة القطع الإجمالية للدوامة	85 كيلومتر

تحذيرات المنتج:

التثبيت:تأكد من أن القاعدة جاهزة بشكل صحيح قبل التثبيت
التشحيم:استخدم الزيوت الموصى بها وحافظ على التشحيم المنتظم لجميع الأجزاء المتحركة
البيئة:احتفظ بالجهاز في بيئة نظيفة وجافة، خالية من المواد المآكلة.
الحرارة:تجنب العمل في بيئات مع تقلبات في درجة الحرارة تزيد عن 40 درجة مئوية.

سيناريوهات تطبيق المنتج

الفضاء الجويالتصنيع الدقيق لقطع الطيران الثقيلة والمعقدة.
السيارات:تصنيع أجزاء تتطلب دقة عالية وقطع العمل الكبيرة، مثل مكونات المحركات ومحفظات ناقلات النقل.
الطاقة:مثالية لمعالجة المكونات الكبيرة المستخدمة في صناعة الطاقة ، بما في ذلك التوربينات والمعدات الثقيلة.
الآلات الثقيلة:مناسبة لمعالجة المكونات الكبيرة للآلات الصناعية حيث تتطلب قوى قطع عالية ودقة.
الدفاع:تستخدم في التطبيقات الدفاعية لتصنيع المكونات الثقيلة والدقة.

العلامات:

المنتجات

الـ MOQ:	قابل للتفاوض
السعر:	$212,800 (subject to the contract)
فترة التسليم:	سنة واحدة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

زيبو ، الصين

اسم العلامة التجارية

Lushen

إصدار الشهادات

JB/GB

رقم الموديل

CK5230

الأعلى. قطر الدوران:

φ3000 مم

قطر الجدول:

φ2500 مم

الأعلى. ارتفاع الشغل:

2000 مم

Max. الأعلى. workpiece weight وزن الشغل:

25 ر

سرعة العمل (المراحل والمدى):

2 التروس الميكانيكية/متغير بدون خطوة و 0.2 ~ 45 دورة في الدقيقة

أداة نشر الأداة (النوع والنطاق):

متغير بدون خطوة و 0.1-500 مم/دقيقة

الأداة نشر سرعة اجتياز سريعة:

2500 ملم/دقيقة

الحد الأقصى للأداة Post Travel (المحور السيني):

-50 إلى +1900mm

السفر العمودي رام (محور z):

1000 مم

أبعاد المقطع العرضي ذاكرة الوصول العشوائي:

200 × 255 مم

أداة القطع اليسرى:

35 كيلو نيوتن (CNC يتحكم)

أداة القطع المناسبة للأداة:

40 كيلو نيوتن (تقليدي)

أقصى قوة القطع الكلية في العمل:

85 knm

الأداة التقليدية بعد زاوية الآلات:

± 30 درجة

كروسريل الأقصى السفر:

1500 ملم

سرعة رفع Crossrail:

350 ملم/دقيقة

طاقة محرك الرفع Crossrail:

7.5 كيلو واط

عزم الدوران المؤازر نظام الأعلاف (أفقي ورأسي):

20.5 نانومتر

طاقة المحرك الرئيسية (محرك تردد متغير AC):

55 كيلو واط

وزن الجهاز التقريبي:

43 طن متري

أبعاد الماكينة (L × W × H):

7200 × 5200 × 5800 مم

دقة تحديد الموقع:

≤0.1/1000 مم

كرر دقة تحديد المواقع:

≤0.02/1000 مم

تسطيح سطح الجدول:

0.03 مم/1000 مم (مع تسامح 0.01 ملم إضافي لكل 1000 ملم بقطر)

الجدول وجه الجدول (محوري):

0.02 مم/1000 مم (مع تسامح 0.01 ملم إضافي لكل 1000 مم بقطر)

الجدول الشعاعي الجريان:

0.02 مم/1000 مم (مع تسامح 0.01 ملم إضافي لكل 1000 مم بقطر)

التوازي لحامل الأدوات حركة أفقية إلى سطح الجدول:

0.03mm/1000mm

عمودي لحركة النقل الأفقية (اليسار اليسرى) على سطح الجدول:

0.03mm/1000mm

عمودي لحركة النقل الأفقية (الانتعاش الأمامي) على سطح الجدول:

0.06mm/1000mm

دقة الآلات الأسطوانية:

0.02/300mm

دقة تصنيع السطح المسطح:

0.04mm/1000mm

الأسطح المسطحة/الأسطوانية خشونة:

RA1.6μm

الأسطح المحددة خشونة:

RA3.2μm

الحد الأدنى لكمية:

قابل للتفاوض

الأسعار:

$212,800 (subject to the contract)

وقت التسليم:

سنة واحدة

إبراز

محرك التشغيل الرأسي للسي أن سي 3000 ملم,محرك الدوران CNC العمودي ذو الأعمدة المزدوجة,صناع المحولات الرأسية 3000 ملم

double column cnc vertical turning lathe

3000mm cnc vertical lathe manufacturers

وصف المنتج

CK5230 CNC Double Column Vertical Lathe ثقيلة الدوال 3000mm قطر التحويل سييمنز 808Dsl التحكم

لمحة عامة عن المنتج:

تصميم برج مزدوج:يتضمن برج CNC واحد و برج يدوي واحد.
قدرة الحمل العالية:يمكنها التعامل مع قطع العمل تصل إلى 25 طناً
دقة عالية:دقة تحديد المواقع ≤0.1/1000mm ويمكن تكرارها ≤0.02/1000mm.
التشغيل الفعالنطاق سرعة الغزل المستمر من 0.2 إلى 45 دورة في الدقيقة.
قطع للخدمات الثقيلة:البرج الأيسر CNC والبرج الأيمن يدوي للقطع متعددة الاستخدامات.
نظام التحكم المتقدم من سيمنز:يضمن تشغيل آلة دقيقة وموثوق بها.

وصف المنتج:

معايير المنتج:

المعلم	المواصفات	المعلم	المواصفات
الحد الأقصى لقطر الدوران	Φ3000 ملم	الحد الأقصى لمسافة الأداة (محور X)	-50 ~ 1900 ملم
قطر الطاولة	Φ2500 مم	السفر الرأسي للدوامة (محور Z)	1000 ملم
الحد الأقصى لارتفاع القطعة	2000 ملم	حجم قسم الغزل	200 × 200 ملم
الحد الأقصى لوزن القطعة	25 طن	قوة قطع البرج الأيسر	35 كيلون
نطاق سرعة الغزل	0.2 ~ 45 دورة في الدقيقة	قوة قطع البرج الأيمن	40 كيلون
نطاق سرعة تغذية الأداة	0.1 ~ 500 ملم/دقيقة	قوة القطع الإجمالية للدوامة	85 كيلومتر

تحذيرات المنتج:

التثبيت:تأكد من أن القاعدة جاهزة بشكل صحيح قبل التثبيت
التشحيم:استخدم الزيوت الموصى بها وحافظ على التشحيم المنتظم لجميع الأجزاء المتحركة
البيئة:احتفظ بالجهاز في بيئة نظيفة وجافة، خالية من المواد المآكلة.
الحرارة:تجنب العمل في بيئات مع تقلبات في درجة الحرارة تزيد عن 40 درجة مئوية.

سيناريوهات تطبيق المنتج

الفضاء الجويالتصنيع الدقيق لقطع الطيران الثقيلة والمعقدة.
السيارات:تصنيع أجزاء تتطلب دقة عالية وقطع العمل الكبيرة، مثل مكونات المحركات ومحفظات ناقلات النقل.
الطاقة:مثالية لمعالجة المكونات الكبيرة المستخدمة في صناعة الطاقة ، بما في ذلك التوربينات والمعدات الثقيلة.
الآلات الثقيلة:مناسبة لمعالجة المكونات الكبيرة للآلات الصناعية حيث تتطلب قوى قطع عالية ودقة.
الدفاع:تستخدم في التطبيقات الدفاعية لتصنيع المكونات الثقيلة والدقة.
